?適用范圍
可用于反滲透高壓濃鹽水能量回收、液體余壓回收等領域，具體涵蓋海水 淡化、苦咸水淡化、高鹽廢水處理、液體余壓回收等。
基本原理
該裝置利用液壓缸內活塞兩側面積及液體壓力不同產生推力，推動活塞及活塞 桿運動，從而實現反滲透濃水和給水的能量交換，進而實現淡化過程濃水壓力 能的回收利用和整個淡化系統的節能脫鹽。
技術原理圖
工藝流程

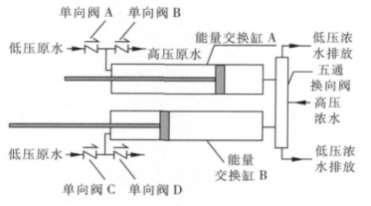

低壓原水從單向閥 A 或單向閥 C 進入能量回收裝置，充滿能量交換缸 A 或 能量交換缸 B；高壓濃水從五通換向閥進入能量回收裝置，當五通換向閥使高 壓濃水與能量交換缸 A 連通時，高壓濃水將能量傳遞給低壓原水，實現能量交 換，高壓原水從單向閥 B 進入反滲透膜壓力容器進行脫鹽處理；待將能量交換 缸 A 中的原水全部加壓送至反滲透系統后，五通換向閥，將高壓濃水與能量交 換缸 B 連通，重復上述能量交換過程，同時能量交換缸 A 中低壓原水進入，排 出低壓濃水。兩個能量交換缸交替進行高壓濃水與低壓原水的能量交換，實現 將低壓原水連續增壓送至反滲透系統進行脫鹽處理。
工藝流程圖
由于液壓缸活塞左側裝有活塞桿，使得活塞左側的表面積小于右側的表面 積，故左缸壓力高于右缸壓力，即通過能量交換后原海水的壓力高于濃海水的 壓力。
關鍵技術或設計特征
通過革新反滲透淡化工藝流程，省去了常規反滲透淡化系統所需配置的高 壓增壓泵，節省了昂貴的設備投資；
通過采用兩位五通換向閥，使換向時間低于 0.5s，消除了能量回收裝置的 換向壓力波動問題；
由于有實體活塞分隔， 避免了濃海水摻混到反滲透進水端從而引起的混合 率升高問題；
開發出能量回收 PLC 集中控制技術，通過改變活塞運動速率實現工況自適 用調節，滿足實際需求。
典型規模
單臺裝置處理流量為 5m3/h- 100 m3/h（以濃鹽水進水流量計），通過多臺裝 置并聯可實現規模的線性放大。
